清废完整且压痕方向匹配纸纹,轻松解决开窗盒爆线难题
印刷工艺 · 模切成型 · 2026-07-17
文章摘要
纸纹方向与压痕几何的耦合关系 开窗盒在模切压痕过程中出现爆线,核心痛点往往不在于压力参数本身,而在于纸张纤维纹理与压痕线条的相对角度。当压痕线与纸张纤维走向呈垂直或大角度交叉时,纸张内部的纤维素网络在受到挤压位移时会产生巨大的内应力,一旦超过纸板的屈服强度,表面涂层或面层纤维便会断裂,形成肉眼可见的裂纹。相反,若压痕线与纤维走向平行,纸张虽易发生形变,但极少出现结构性崩裂。因此,解决爆线的首要步

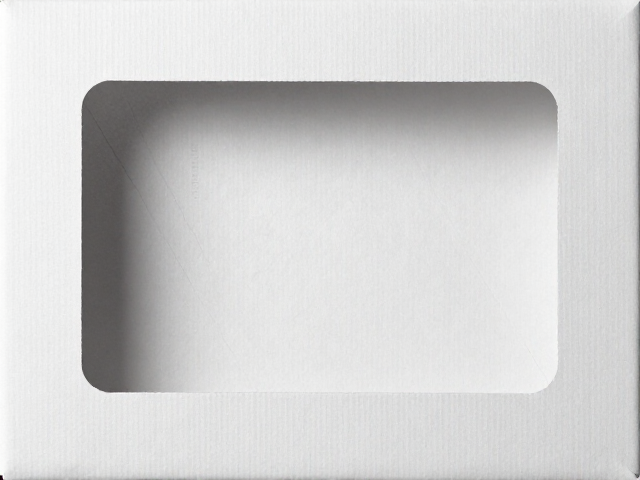

纸纹方向与压痕几何的耦合关系
开窗盒在模切压痕过程中出现爆线,核心痛点往往不在于压力参数本身,而在于纸张纤维纹理与压痕线条的相对角度。当压痕线与纸张纤维走向呈垂直或大角度交叉时,纸张内部的纤维素网络在受到挤压位移时会产生巨大的内应力,一旦超过纸板的屈服强度,表面涂层或面层纤维便会断裂,形成肉眼可见的裂纹。相反,若压痕线与纤维走向平行,纸张虽易发生形变,但极少出现结构性崩裂。因此,解决爆线的首要步骤并非调整机器压力,而是识别并锁定当前批次纸板的原始纸纹方向。
在实际生产环境中,许多操作人员习惯直接套用过往机台的参数,却忽略了不同供应商、不同克重纸板的纤维结构差异。纸纹并非绝对单一的方向,而是存在一个主纤维走向和次纤维走向。对于高克重、高硬度的卡纸,其纤维交织更为紧密,对角度敏感度极高。若在未确认纸纹的情况下盲目进行开窗压痕,即便压痕刀模精度完美,也极易在折痕处出现发白、断裂或分层现象。这种物理层面的不匹配,是任何后期涂胶或加固手段都难以从根本上弥补的缺陷。

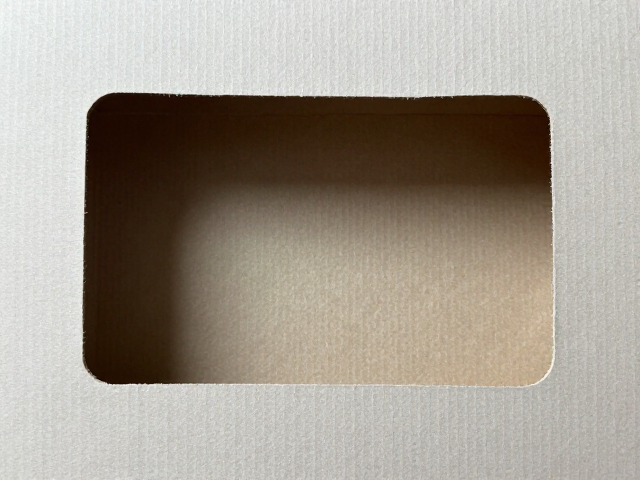

清废工艺对压痕质量的隐性影响
清废工序常被视为模切后的辅助环节,但实际上,清废过程中的受力状态会直接改变压痕区的微观结构。当清废废边被强行剥离时,如果刀模设计不合理或清废针位置偏移,废边与主材连接处会产生额外的剪切力和拉扯力。这种拉扯作用会瞬间拉伸压痕区域的纸纤维,使原本应该紧密闭合的压痕槽变宽、变松。在后续折叠时,由于压痕槽缺乏足够的支撑力,纸张无法形成锐利、整齐的折痕,进而导致受力不均,诱发爆线。因此,清废的完整性与稳定性,是压痕成型质量的前置条件。
为了降低清废对压痕区的扰动,刀模设计需遵循严密的力学逻辑。压痕底模的开口宽度应与纸张厚度匹配,过宽的开口会导致压痕下沉不足,过窄则会导致压痕凸起过高,两者均会增加清废时的摩擦阻力。此外,清废针的布局应避免直接作用于压痕线的中心轴线上,而是向两侧偏移,以分散清废过程中的横向应力。通过优化刀模结构,减少清废动作对压痕区域的直接物理干扰,可以显著降低因应力残留导致的爆线风险,使压痕槽在折叠前保持最佳的几何形态。

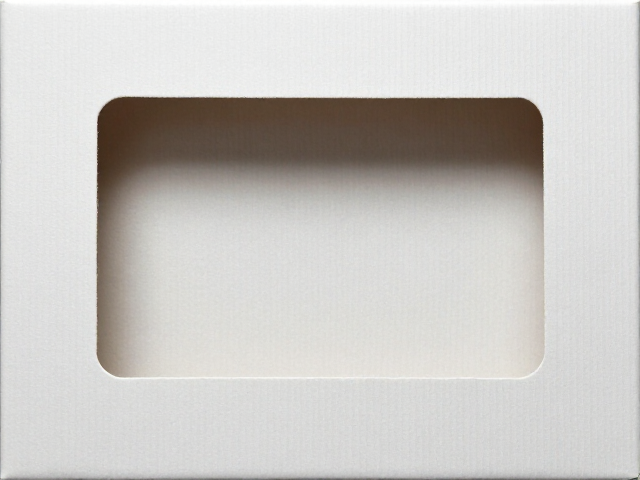

压痕刀模设计与压力参数的精准匹配
压痕刀模的选型与压力设定是解决爆线问题的技术核心。压痕刀的高度、圆角半径以及底模的槽宽必须根据纸张厚度进行精确计算。对于易爆线的纸张,建议选用圆角半径较大的压痕刀,以增大接触面积,分散单位压力,避免应力集中。同时,底模槽宽通常设定为纸张厚度的2.5至3倍,这一比例能确保纸张纤维在受压时有足够的位移空间,而不致因挤压过度而断裂。压力参数并非越大越好,过大的压力会导致纸张纤维被过度压缩甚至切断,形成永久性损伤,反而降低了抗折性能。
在实际调试中,应采用渐进式加压法,即在保证压痕线清晰、折叠顺滑的前提下,寻找压力的临界点。通过观察压痕槽的闭合程度和纸张表面的状态,判断是否达到最佳平衡。对于多层复合纸或表面经过特殊处理的纸张,还需考虑涂层与基材的结合力,必要时可在压痕前进行预压处理,软化纤维结构,提高其延展性。此外,环境温湿度也会影响纸张的物理特性,干燥环境下纸张脆性增加,易爆线,因此在生产过程中保持恒定的温湿度环境,也是稳定压痕质量的重要辅助措施。

现场操作规范与过程控制
即便拥有完美的刀模和参数,现场操作的规范性仍是决定最终成品质量的关键变量。纸张在堆叠、输送过程中若发生歪斜,会导致压痕线与纸纹方向发生意外偏转,从而引发爆线。因此,上纸环节必须确保纸张平整、无褶皱,且与输纸辊保持正确的相对位置。在压痕过程中,操作人员需定期检查压痕效果,特别是对于大面积开窗区域,需重点关注边缘部位的压痕状态,及时发现并调整因机器震动或模具磨损带来的偏差。
此外,建立标准化的作业流程对于长期稳定生产至关重要。每次更换纸种或调整订单时,必须进行小批量试产,验证压痕效果并记录关键参数,形成数据库供后续参考。通过数据分析,识别不同纸种、不同季节、不同设备状态下的参数变化规律,逐步建立起企业内部的纸纹识别与压痕参数匹配模型。这种基于数据积累的经验沉淀,能够有效减少试错成本,提升生产效率,确保开窗盒在复杂工况下依然能保持优异的折叠性能和外观质量。
