无线胶装页面脱落？覆膜起泡怎么办？3招解决印刷难题

无线胶装页面脱落的根本原因与物理结构分析

无线胶装书刊出现页面脱落或散页，通常源于胶水渗透不足或书脊处理不当。在印刷装订过程中，书脊表面的纸张纤维、粉尘以及油墨层会形成隔离膜，阻碍热熔胶与纸张的有效结合。如果铣背深度不够，胶液无法深入纸张缝隙形成“锚固效应”，或者铣刀转速与进纸速度不匹配导致书脊表面过平，都会直接削弱粘合强度。此外，环境温度过低会导致胶液冷却过快，分子链未能充分交织，使得书脊在受到外力拉扯时轻易断裂。

纸张特性也是决定胶装牢固度的关键变量。高涂布量、表面光滑的铜版纸或经过特殊工艺处理的纸张，其表面孔隙率低，胶水难以渗透。相比之下，双胶纸或新闻纸表面粗糙多孔，胶液能更好地渗入纤维内部，形成机械咬合。若在同一本书中混用不同克重或表面处理的纸张，各页之间的吸水率和胶液吸收速度不一致，会造成受力不均，最终导致局部脱页。

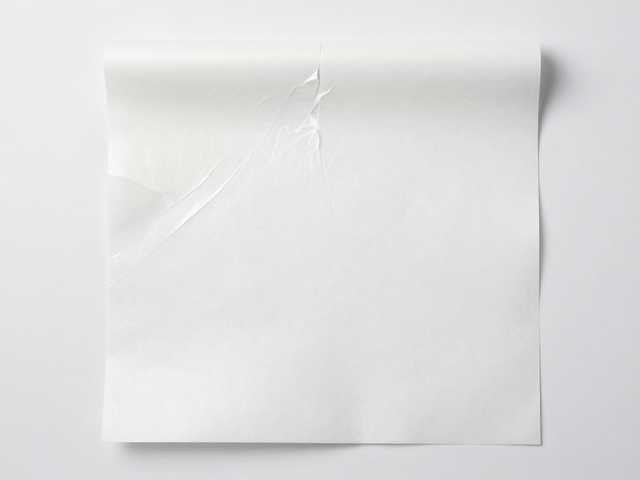

覆膜起泡现象的形成机理与工艺干扰

覆膜过程中出现的气泡或起泡现象，多由胶水涂布不均或干燥条件失控引起。当胶液涂布厚度不一致，局部区域胶水过厚，在压合过程中无法均匀排出空气，从而形成气泡。同时，如果胶液中含有气泡或未经过充分消泡处理，这些微小气泡会在加热加压的过程中膨胀，导致薄膜与纸张表面分离。此外，环境中的湿度过大或纸张含水量过高，水分在高温下蒸发形成水蒸气，也是造成起泡的重要诱因。

薄膜材料的张力控制与复合压力也是影响覆膜质量的核心因素。如果薄膜在输送过程中张力过大，会导致薄膜拉伸变形，在复合后产生内应力，进而引发起泡或褶皱。相反，压力不足则无法使胶水充分浸润薄膜与纸张表面，形成有效的粘合界面。复合后的冷却定型阶段若温度控制不当，薄膜未能及时固化，也会因为后续搬运或堆叠时的轻微摩擦而产生位移，形成肉眼可见的起泡痕迹。

针对胶装脱落的工艺优化方案

解决无线胶装脱页问题，需从书脊预处理和胶液选择两方面入手。在装订前，确保铣背工序能够彻底去除书脊表面的浮层，形成均匀的微粗糙面，增加胶液的附着力。建议选用粘度适中、渗透性好的专用无线胶装机用热熔胶，并根据纸张特性调整胶液温度。对于高涂布纸张，可在印刷后增加一道打毛或涂底胶的处理，提高表面能，增强胶水与纸张的结合力。同时，控制装订车间的温度在20-25摄氏度之间，确保胶液具有最佳的流动性和固化速度。

在装订过程中，精确控制胶量和压合时间至关重要。胶量过多会导致胶层过厚，强度反而下降；胶量过少则无法填满纸张缝隙。建议通过实验确定最佳胶量，通常胶层厚度控制在0.1-0.2毫米为宜。压合时应保证压力均匀，避免局部受力不均。此外，装订后的书刊应经过充分的冷却定型，待胶液完全固化后再进行后续加工或运输，避免因早期受力导致粘合失效。

针对覆膜起泡的标准化操作流程

消除覆膜起泡现象，关键在于优化胶水涂布与复合工艺参数。首先，确保胶液经过充分搅拌和消泡处理，涂布辊表面清洁无杂质，保证胶层厚度均匀。采用微凹版涂布或刮刀涂布时，需定期校准涂布间隙，监控胶量分布。复合前，对纸张和薄膜进行预处理，去除表面灰尘和水分。对于湿度较高的纸张，建议在覆膜前进行烘干处理，降低含水率，防止水分在高温下蒸发形成气泡。

复合过程中的温度、压力和速度需保持稳定且匹配。适当提高复合温度，降低胶液粘度，使其更好地浸润薄膜和纸张表面，同时加快空气排出。增加复合压力，确保胶层与基材紧密贴合，排除残留空气。复合后设置足够的冷却区，使胶层在受压下迅速固化定型。定期检查复合辊的平行度和压力分布，确保全幅面压力一致。通过建立标准化的工艺参数表，实时监控生产过程中的温度、压力和速度变化，可有效减少覆膜起泡现象的发生。
