艺术纸低调奢华设计，后道工艺兼容指南，提升质感与落地效果

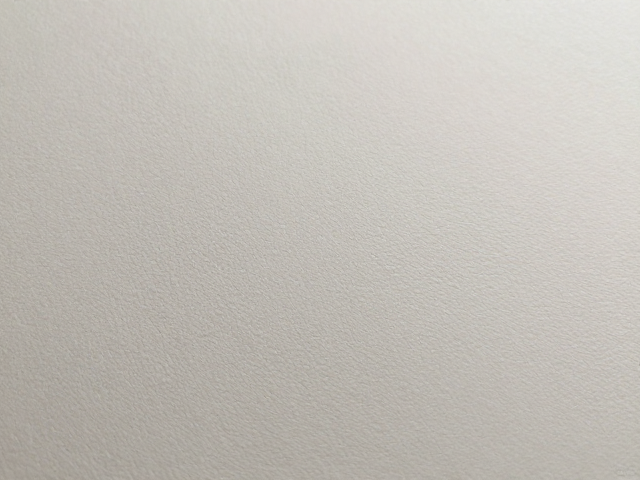

艺术纸的视觉语言与基础属性解析

艺术纸并非普通的印刷载体，其表面纹理、克重以及纤维结构共同构建了视觉传达的第一层感官体验。低调奢华的设计逻辑往往依赖于纸张本身的微差质感，而非高饱和度的油墨堆叠。常见的特种纸如触感纸、棉纸或带有细微压纹的珠光纸，通过光线在微观表面的漫反射，营造出柔和且富有层次的光影效果。这种设计语言强调“少即是多”，利用纸张天然的哑光或丝光特性，避免过度反光带来的廉价感，从而在静态展示中确立高级的视觉基调。

在选材阶段，纸张的挺度与平滑度决定了后期加工的稳定性。高克重艺术纸（如250g-400g）能提供优异的支撑力，确保成品在翻阅或陈列时保持平整，不易卷曲。不同品牌的艺术纸在吸墨性上存在显著差异，粗糙纹理纸张吸墨量大，色彩饱和度会略微降低，呈现复古或质朴的韵味；而经过特殊涂层处理的艺术纸则色彩表现更鲜艳，但需严格控制环境湿度，防止因吸湿变形影响最终尺寸精度。设计师需在实际打样中测试纸张对专色油墨的附着情况，以预判最终成品的色彩倾向。

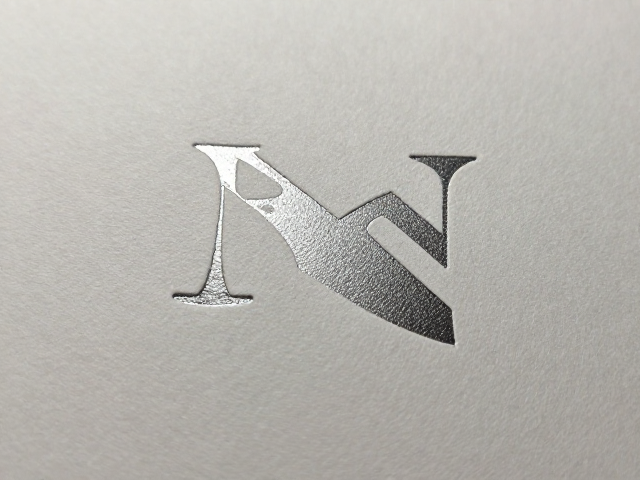

烫印工艺与表面金属质感的融合策略

烫印是提升艺术纸质感的核心后道工艺，其关键在于热压温度、压力以及烫印箔材质的精准匹配。对于表面具有凹凸纹理的艺术纸，选用高光泽、高附着力的PET烫金箔能有效填充纹理缝隙，形成连续的金属光泽面。若追求低调奢华的哑光效果，则应选用哑光金、香槟金或拉丝银箔，并通过降低烫印温度来减少箔层对纸张纤维的穿透，保持纸张原有的粗糙触感。烫印箔的色浆厚度直接影响视觉表现，厚箔遮盖力强，适合大面积色块；薄箔则更透明，适合与纸张底色形成微妙的光学叠加，营造深邃的金属透视感。

烫印过程中的“虚位”处理是决定成品精细度的关键。艺术纸表面的压纹深度通常在0.1mm-0.5mm之间，烫印版需根据压纹高度进行等比例加厚处理，以确保烫印压力均匀分布。对于复杂图案，建议采用电化铝烫印而非冷烫，因为热压能更好地克服艺术纸表面的不平整，减少断线或糊版现象。此外，烫印后的纸张需经过充分的冷却定型，避免余热导致箔层与纸基分离。在实际操作中，烫印后的边角易出现毛边，可通过优化压痕线的硬度与烫印版的平整度来改善，确保边缘清晰锐利。

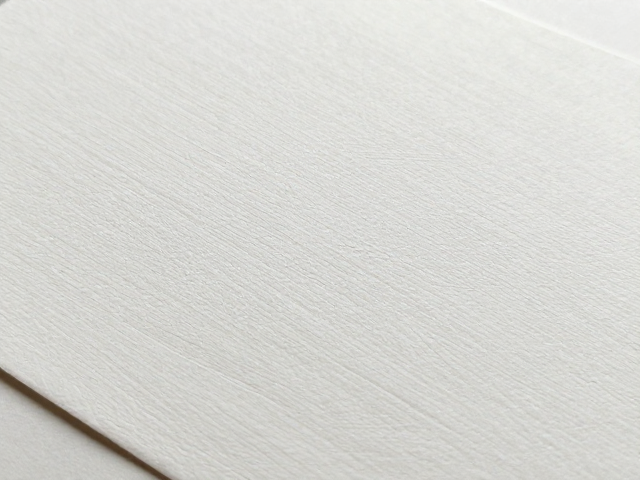

击凸与压纹工艺对立体结构的塑造

击凸与压纹工艺通过物理形变赋予平面设计三维立体感，是强化艺术纸低调奢华质感的重要手段。击凸利用金属模具对纸张施加巨大压力，使纤维发生塑性变形，形成永久性凸起。对于高克重棉纸或含棉量高的艺术纸，击凸效果清晰锐利，边缘整齐；而对于低克重或纤维较短的纸张，击凸可能导致背面出现明显隆起或纤维断裂，需提前测试纸张的延展性与抗撕裂强度。设计时需注意凸起高度与图案细节的关系，过高的凸起在批量生产中易因模具磨损导致边缘模糊，通常建议控制在0.3mm-0.8mm之间，以平衡视觉冲击力与工艺稳定性。

压纹工艺则侧重于在纸张表面形成均匀或图案化的纹理，增加触觉体验的同时改变纸张的光学反射特性。深压纹（Deep Embossing）可创造强烈的阴影对比，适合表现厚重、沉稳的设计主题；浅压纹（Light Embossing）则更细腻，常用于提升纸张表面的光泽均匀度。在多色印刷与压纹结合时，需精确计算压纹深度与印刷墨层的厚度，避免压纹导致油墨转移不均或局部露白。此外，压纹模具的保养至关重要，模具表面的微小划痕会直接反映在成品纹理上，影响整体质感的一致性。定期清洁与校正模具，是确保大批量生产中等同品质的必要措施。

局部UV与逆向UV的光影层次构建

局部UV（Spot UV）工艺通过在特定区域覆盖高透明度光油，形成局部高亮效果，与艺术纸原本的哑光表面形成鲜明对比。这种明暗交替的视觉语言能有效引导视线，突出设计核心元素。在艺术纸上应用局部UV时，需特别注意光油与纸张表面的附着力测试，部分经过特殊涂层处理的艺术纸可能导致UV光油附着力不足，出现脱落或起泡现象。逆向UV（Reverse UV）则通过先印油墨、再上光油、显影的技术，形成磨砂与光油并存的效果，能极大增强纸张的触感层次，特别适合表现细腻、内敛的奢华质感。

逆向UV的工艺稳定性依赖于油墨与光油的相容性。在艺术纸上操作时，需选用低粘度、高渗透性的UV油墨，以确保光油能均匀覆盖并产生预期的磨砂效果。印刷过程中，光油的厚度控制极为关键，过厚会导致光油流淌、边缘不齐，过薄则无法形成明显的视觉反差。此外，UV固化时的能量密度需根据纸张吸光特性进行调整，深色艺术纸吸光性强，需适当增加UV灯功率或延长固化时间，确保光油完全固化，避免后期粘连或变色。设计软件中的透明度和密度设置需经过实地打样验证，以精确模拟最终的光影效果。

模切与成型精度对成品细节的把控

模切是决定艺术纸成品外形与边缘质量的关键工序。艺术纸因纤维结构复杂，在模切过程中易出现爆边、毛茬或切口不齐现象。为确保边缘平滑，需选用高精度、高硬度的模切版，并根据纸张厚度调整模切压力。对于带有复杂曲线或尖角的设计，模切刀口的锋利度至关重要，建议采用激光切割技术制作模切版，以提高刀口的精度与耐用性。模切后的纸张需经过充分的排废与整理，避免纸屑残留影响后续工序或成品外观。

成型阶段的细节处理直接影响最终交付物的质感。对于多层复合或厚重艺术纸制品，折页处易出现断裂或白化现象。可通过在折痕处预先压痕（Creasing）来缓解纤维应力，压痕宽度与深度需根据纸张克重精确计算，通常压痕宽度为纸张厚度的1.5-2倍。对于需要折叠的艺术纸，建议选用柔韧性较好的纸种，或在折叠前进行适当的调湿处理，以增强纸张的延展性。成品包装时需避免挤压，防止艺术纸表面纹理受损或边缘变形，确保每一份交付物都能完整呈现设计的原始质感。
