异形模切压痕教程，刀线与图文保持安全距离的避坑指南

异形模切压痕的基础逻辑与刀线构建

异形模切的核心在于将二维平面材料转化为具有复杂三维结构的立体部件，这一过程高度依赖刀线数据的精准度。在实际生产场景中，刀线（Die Line）直接决定了切割与压痕的最终形态，任何微小的偏差都可能导致材料浪费或成品报废。构建刀线时，必须严格区分切割线、压痕线和出血线，确保每一条线条在软件中都有独立的属性标识。切割线负责切断材料，需设置为闭合路径；压痕线用于形成折痕，通常采用虚线或特殊线宽表示，以便在菲林输出或激光雕刻时准确识别。

刀线的精度直接关联着模切刀版的制作质量。现代制版技术中，激光雕刻的精度可达0.05毫米甚至更高，但这要求输入的数据必须经过严密的校验。设计师在绘制异形轮廓时，应避免出现断点、重叠或方向不一致的节点，这些技术性瑕疵会在制版环节引发刀线偏移或断裂。此外，对于带有圆角的异形结构，应确保圆弧部分平滑过渡，防止因节点过多导致刀版边缘出现锯齿状缺陷，从而影响后续印刷品的视觉完整性。

图文安全距离的计算标准与视觉平衡

图文与刀线保持安全距离是确保产品美观与功能完整的关键指标。所谓安全距离，是指印刷图案、文字边缘与模切切割线或压痕线之间的最小留白区域。这一距离的设置需综合考虑材料特性、印刷工艺及模切精度。对于纸质材料，一般建议图文边缘距离切割线至少保留1-2毫米的白边，以容纳模切过程中的轻微位移误差，同时避免裁切时因应力释放导致纸张纤维断裂或边缘毛糙。若距离过小，极易出现“吃墨”或“露白”现象，严重影响成品的高级感。

压痕线附近的安全距离处理更为精细。压痕会改变材料的物理形态，可能导致局部纸张纤维隆起或油墨堆积。因此，重要文字或精细图形应避开压痕线至少3-5毫米，防止因压痕变形导致字迹模糊或图形失真。在涉及多层材料复合或特殊工艺（如烫金、UV）时，安全距离需适当增加，以应对不同材料在模切过程中的伸缩率差异。设计师需通过打样测试，验证不同位置、不同形状下的图文表现，从而确定最稳妥的安全距离参数。

常见避坑指南：节点处理与出血控制

在处理异形模切刀线时，节点优化是提升成品质量的重要环节。过多的节点不仅会增加数据处理时间，还可能导致刀版制作时的路径计算错误，进而引发切割偏移。设计师应定期使用软件中的“简化路径”或“平滑曲线”功能，减少不必要的锚点，确保曲线流畅自然。特别是在处理尖锐转角时，应避免完全重合的节点，保留微小的间隙或使用圆角过渡，这样既能保持图形锐度，又能降低刀尖磨损风险，延长刀版使用寿命。

出血控制的缺失是另一个常见陷阱。许多设计师在设置异形模切时，忽略了出血位的扩展，导致实际切割线紧贴图案边缘。一旦模切过程中出现毫米级的机械误差，图案边缘便会直接暴露在切割线下，造成视觉上的不平整或图案缺损。正确的做法是在原始设计稿基础上，根据模切刀线的位置，向内或向外扩展相应的出血位（通常为1-3毫米，视具体工艺而定），并确保扩展后的区域包含完整的背景色或图案元素，从而在切割后形成完美的视觉闭环。

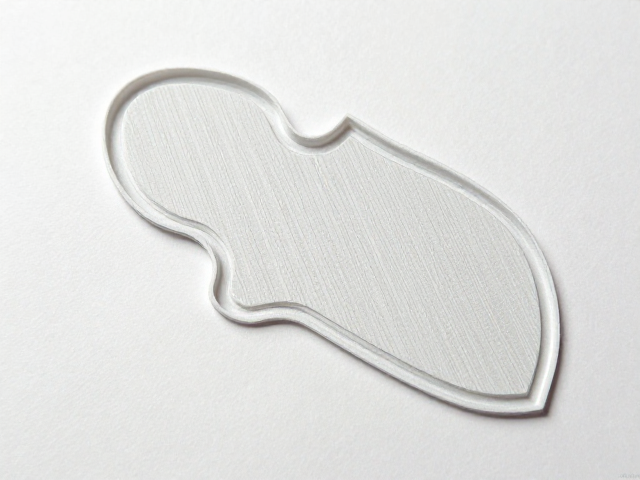

材质特性对刀线间距的影响分析

不同材质的物理特性会显著影响刀线与图文的安全距离需求。卡纸类材料纤维结构紧密，模切时边缘较为整齐，安全距离可控制在1-2毫米范围内。然而，对于牛皮纸、瓦楞纸等纤维较长、质地疏松的材料，模切时容易产生纤维撕裂或毛边，此时需适当增大安全距离至3-5毫米，以容纳材料的不规则变形。此外，薄膜类材料（如PET、PVC）在模切后可能发生弹性回缩，导致图形尺寸发生变化，因此在设计时需预留足够的补偿空间，并考虑材料在模切后的应力释放特性。

特种纸及复合材料的表现则更为复杂。带有涂层、纹理或金属光泽的纸张，其表面平整度不一，模切时刀线可能因表面阻力不均而产生微小偏移。对于此类材料，建议在设计阶段进行实物打样，观察不同位置、不同方向模切后的效果，从而动态调整安全距离。同时，需注意涂层材料在压痕时易出现涂层开裂，因此压痕线附近的图文应设置更宽的避让区，确保压痕成型后涂层完整，不影响整体视觉效果。
