精密孔位成型的核心难点与材料应力控制 在工业加工领域,打孔与压痕作业常面临材料撕裂或边缘起毛的痛点,其根本原因往往源于材料在受力过程中的应力集中与塑性变形失控。当冲头或刀具切入板材时,材料内部会产生复杂的剪切应力,若工艺参数未经验算或模具刃口状态不佳,材料无法形成平滑的断裂面,从而导致纤维状毛刺或微裂纹的产生。这种物理现象在金属薄板、工程塑料或复合材料中尤为明显,直接影响了后续装配的精度与产品的

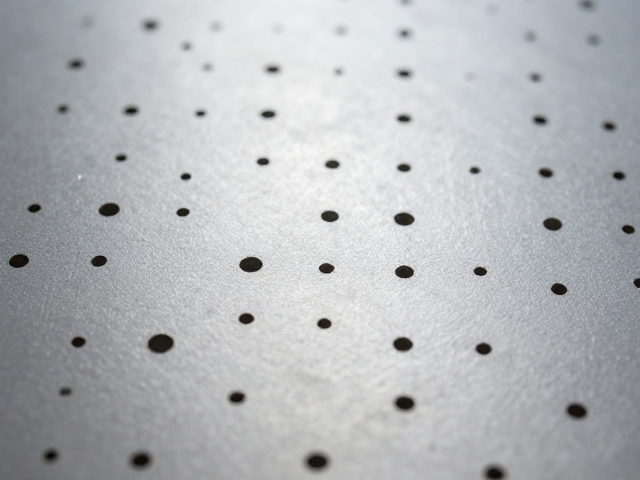

精密孔位成型的核心难点与材料应力控制
在工业加工领域,打孔与压痕作业常面临材料撕裂或边缘起毛的痛点,其根本原因往往源于材料在受力过程中的应力集中与塑性变形失控。当冲头或刀具切入板材时,材料内部会产生复杂的剪切应力,若工艺参数未经验算或模具刃口状态不佳,材料无法形成平滑的断裂面,从而导致纤维状毛刺或微裂纹的产生。这种物理现象在金属薄板、工程塑料或复合材料中尤为明显,直接影响了后续装配的精度与产品的外观质量。
解决这一问题的基础在于对材料力学性能的精准把握以及模具几何形状的优化设计。通过调整刃口间隙、优化刃口圆角半径以及选择合适的冲裁速度,可以有效引导裂纹沿预定路径扩展,确保断裂面平整。此外,材料的厚度公差、硬度分布以及表面涂层情况会显著影响成型效果,因此,在工艺设定初期,必须建立严密的材料数据库,以数据支撑每一个工艺参数的调整,从而从源头上消除因材料不确定性带来的边缘缺陷风险。

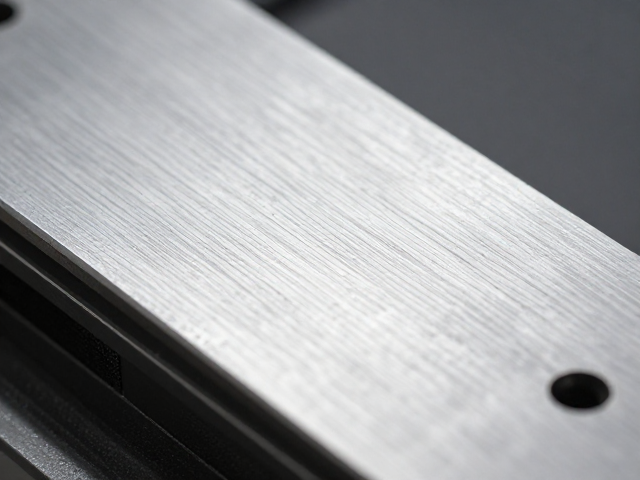

高效工艺中的模具设计与刃口状态管理
模具设计的合理性直接决定了打孔压痕的质量上限,其中刃口间隙(Clearance)是核心变量。间隙过大会导致材料拉伸断裂,形成较大毛刺;间隙过小则会增加冲裁力,加速刃口磨损甚至导致模具崩裂。现代精密加工通常采用双边间隙控制在材料厚度的5%-10%之间作为基准参考,并根据不同材质进行微调。例如,对于高延展性的铝合金,间隙需适当增大以容纳更多的塑性变形;而对于脆性较高的工程塑料,则需减小间隙以防止崩边。
除了间隙控制,刃口的几何形态与表面处理技术也是提升工艺效率的关键。采用阶梯式刃口或带有特定导向结构的压边圈,可以在冲压初期对材料产生预固定效果,抑制材料翘曲和偏移。同时,应用DLC(类金刚石)或TiN(氮化钛)等硬质涂层技术,能显著提升刃口的耐磨性与抗粘附能力,延长模具寿命,减少因刃口钝化导致的毛刺再生。定期使用高精度量具检测刃口状态,及时进行研磨或更换,是维持生产过程稳定性的必要措施。

工艺参数优化与过程稳定性保障
在实际生产环境中,设备刚度、冲压速度及下料精度会动态影响最终成型效果。较高的冲压速度有助于提高材料的应变率,在某些材料中可改善断面质量,但过高的速度可能因惯性作用导致模具振动,引发边缘不平整。因此,需根据设备特性与材料特性匹配最佳的冲压速率,通常通过伺服控制系统实现速度的精确调节,确保冲击力的平稳释放。
为了进一步消除边缘毛刺并保证孔位精度,引入辅助定位与导向机构至关重要。高精度的导柱导套系统能确保上下模在闭合过程中保持严密的平行度,避免因偏载导致的单边磨损或成型不良。同时,采用气动或液压压料装置,在冲裁前对材料施加均匀的压紧力,可有效抑制材料在受力过程中的位移与变形。通过实时监控冲压过程中的压力曲线,分析峰值压力与行程变化,可及时发现模具异常或材料波动,实现工艺过程的闭环控制,确保每一批次产品均符合严格的尺寸与外观标准。
