裱纸覆膜起泡怎么办？对裱工艺避坑指南，解决起泡难题

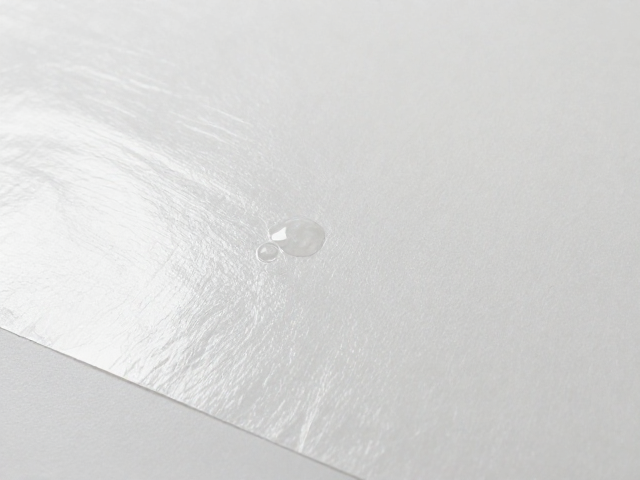

起泡现象的核心成因解析

裱纸覆膜后出现气泡，本质上是胶水层与纸张纤维或薄膜之间未能形成均匀的物理贴合，中间夹带了空气或溶剂挥发不畅。这种现象通常表现为局部隆起、透明度异常或边缘发白。在工业生产中，胶水涂布的厚度均匀性、环境温湿度以及纸张本身的含水率，是决定贴合质量的三大关键变量。如果胶水层过厚，溶剂难以快速挥发，残留的湿气受热膨胀便会形成气泡；反之，若涂布不均，局部缺胶会导致薄膜无法紧贴纸基，形成空鼓。

纸张的吸墨性和表面平整度会直接影响胶水的渗透与固化效果。粗糙或吸水性过强的纸张会迅速吸收胶水中的水分，导致胶层表面结皮，内部溶剂被困住无法排出，从而在后续压合过程中形成气泡。此外，覆膜机的压辊压力分布不均也是常见诱因，当压力中心与边缘存在差异时，空气无法从中心向四周完全挤出，残留的空气在固化后便成为了肉眼可见的气泡点。

环境控制与材料预处理

操作环境的温湿度管理是避免起泡的第一道防线。建议将生产车间的温度控制在20-25摄氏度，相对湿度保持在50%-60%之间。过高的湿度会导致纸张吸湿膨胀，覆膜后水分蒸发产生蒸汽气泡；而过低的湿度则可能使胶水干燥过快，影响流平性。在实际操作中，纸张在覆膜前应进行调湿处理，即在恒温恒湿环境下静置24小时，使纸张含水率与车间环境达到平衡，减少因环境突变导致的尺寸变化和应力释放。

材料本身的预处理同样不可忽视。覆膜前需确保纸张表面无粉尘、油污或干燥的胶渍，这些杂质会阻碍胶水与纸张的有效结合。对于经过印刷处理的纸张，需确认油墨已完全干燥，特别是含有干燥剂或蜡质的油墨，可能会抑制胶水的渗透。使用亲水型胶水时，还需检查纸张表面的pH值，过酸或过碱的环境可能加速胶水分解，导致粘接力下降并引发气泡。

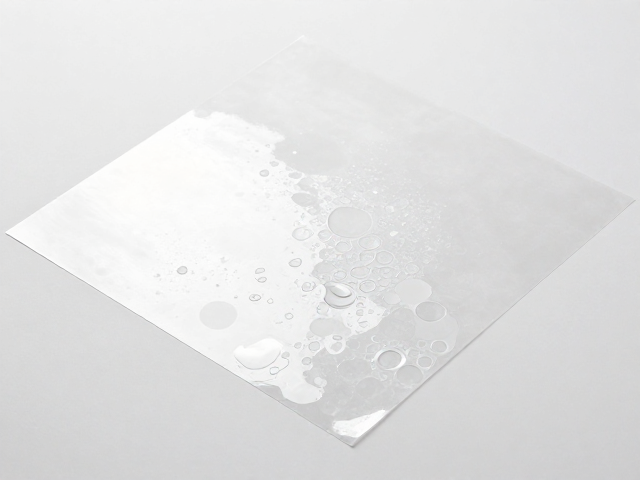

工艺参数与设备调试

覆膜机的压辊压力设置需根据纸张厚度和薄膜材质进行精细调整。压力过小，薄膜无法紧密贴合纸张，空气残留；压力过大，则可能导致纸张变形或胶水被过度挤压溢出，形成局部堆积气泡。一般建议采用渐进式加压方式，先以较低压力完成初步贴合，排出大部分空气，再逐步增加压力至标准值。压辊的温度控制也至关重要，温度过高会加速胶水固化，阻碍空气排出；温度过低则胶水流动性差，影响贴合效果。

涂布量的控制是工艺中的核心环节。不同品牌和类型的胶水，其最佳涂布量范围有所不同，通常建议在1.5-3.5克/平方米之间。使用测厚仪定期检测涂布辊的均匀性，确保胶层厚度一致。对于大面积覆膜，可采用多次涂布法，先涂薄层作为底胶，固化后再涂第二层，以改善胶层的流平性和排气效果。同时，检查涂布辊的清洁状况，残留的干胶块会直接导致局部缺胶，形成气泡重灾区。

操作细节与常见问题排查

覆膜过程中的走膜速度需保持稳定，避免忽快忽慢导致胶水涂布不均或压合时间不足。快速走膜有助于溶剂挥发，但过快的速度可能导致空气来不及排出。建议根据胶水的干燥特性，设置合适的走膜速度，并观察气泡产生的位置。如果气泡集中在薄膜进入压辊的前端，可能是排气不畅，需检查压辊的平行度和排气槽的设计；如果气泡随机分布，则更多与涂布均匀性或纸张表面状况有关。

对于已经出现轻微气泡的产品，可尝试局部加热处理。使用热风枪对气泡区域进行均匀加热，使胶水软化，再利用压辊重新加压，有时可消除部分气泡。但需注意温度控制，避免过热导致薄膜变形或胶水变色。若气泡严重且无法通过物理手段消除，需检查胶水是否过期或变质，以及纸张是否在储存过程中受潮。建立详细的生产记录，记录每次覆膜的参数、环境条件和材料批次，有助于快速定位问题根源，优化后续工艺。
